拡底部のみで大きな引抜き力を評価OMR/B-2工法奥村・丸五式引抜き抵抗杭工法
OMR/B-2について
従来のOMR/B工法による拡底部形状そのままで、大きな引抜き抵抗力を評価できる様になりました。それがOMR/B-2工法です。
- 若手社員
- 工事長
- 技術研究員
工事長 ＯＭＲ/Ｂ-2工法ってどんな工法ですか？？
OMR/B-2工法は従来のOMR/B工法による拡底部の形状そのままで、大きな引き抜き抵抗力を評価できる様になったんだ。
引き抜き抵抗力が評価されるメリットは何ですか？

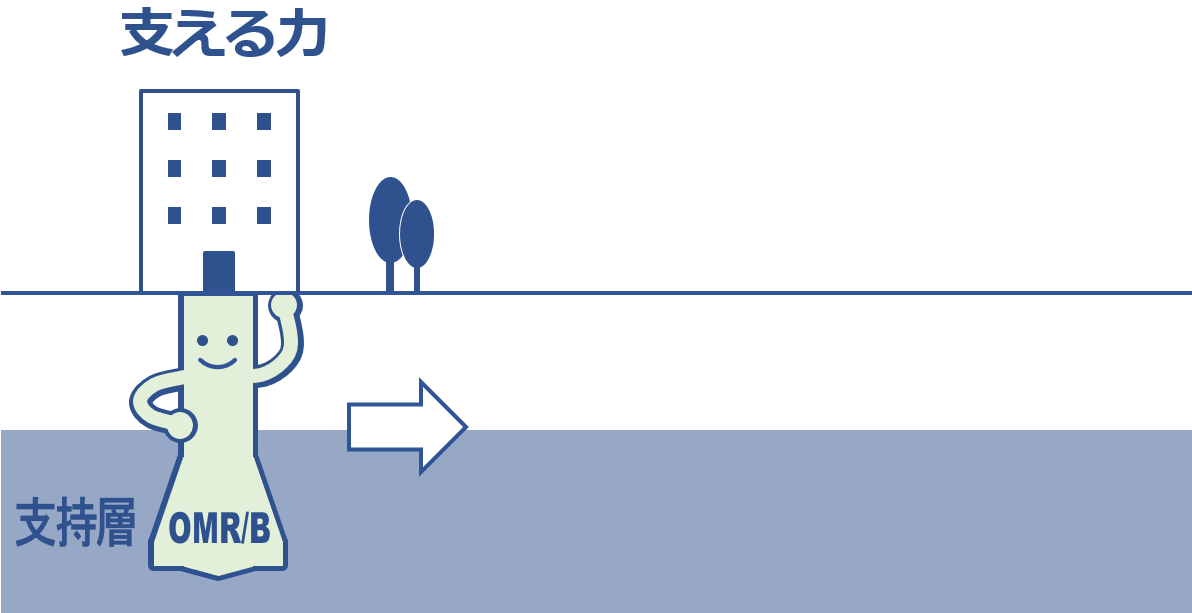

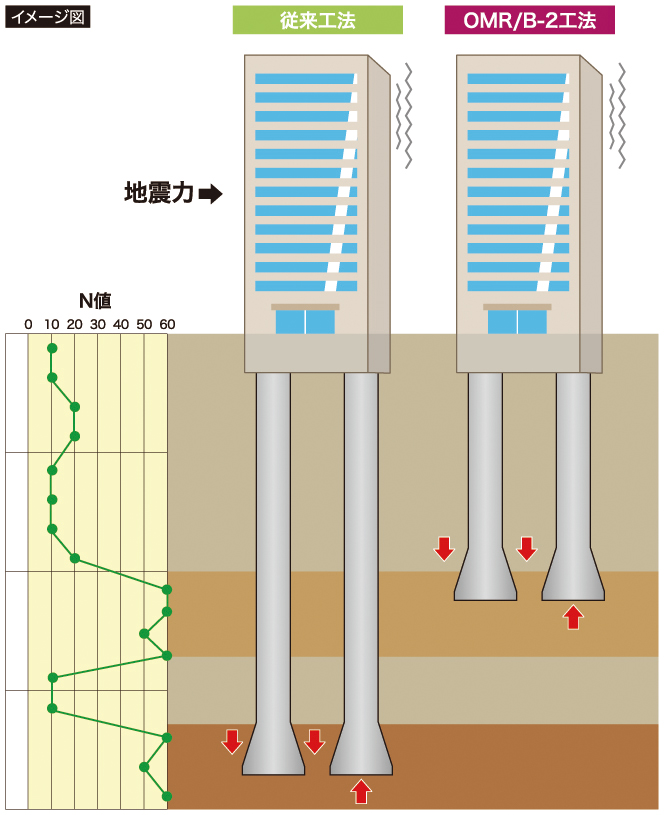

設計式等は技術研究員から説明してもらうが、先ずは拡底の傾斜の引き抜き力が非常に大きく取れる事で、今までより杭径を小さくできるんだよ。
杭径を小さくできる事は、土の掘削量や・杭の生コン量を大幅に減らし、ＣＯ２削減にも貢献する。
さらに最大の特徴は、互層地盤が可能となり、中間層を支持層とする事も可能になったんだ。
従来の2.2倍の拡底の拡底率やコンクリート強度はそのままですか？？
もちろん従来通りの拡底率で、コンクリートも設計基準強度80Ｎ/㎜²まで可能だよ。
適用範囲
| ●軸部径 | 700㎜から4,500㎜ |
|---|---|
| ●拡底部施工径 | 900㎜から4,700㎜ |
| ●拡底率 | 1.04から4.90 |
| ●最大施工深さ | 90.0m |
| ●コンクリート強度 | Fc=24～80N/㎟ mSn=ON/㎟以上とする |
| ●傾斜角度 | 6≦θ≦12度 |
| ●砂質地盤 | 5≦Ns |
| ●粘土質地盤 | 62.5≦qu（kN/㎡） |
| ●軸部及び拡底部立上り部 | 告示式による |
| ●摩擦を無視する範囲 | なし |
- 技術関係はこちら技術説明と計算式ダウンロード
- パンフレットはこちらカタログダウンロード
お問い合わせお待ちしております。
詳しくはOMR/B-2担当者まで(06)6264-0501
